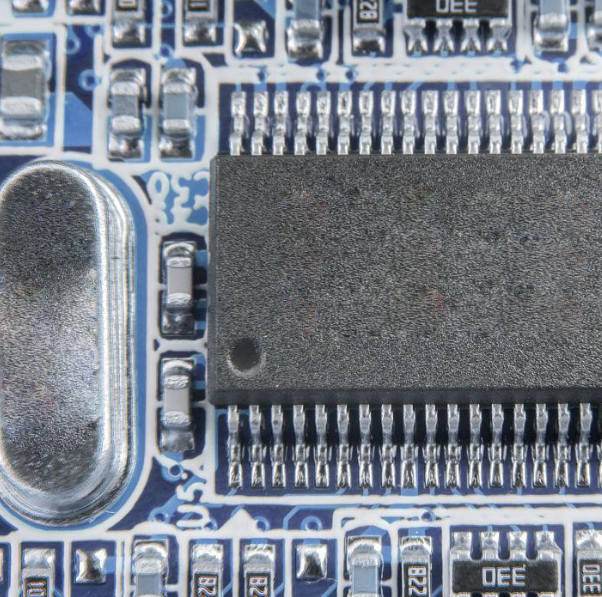

Kondenzator je neophodna osnovna komponenta u elektronskim sklopovima.Njegova glavna funkcija je pohranjivanje i otpuštanje električne energije.Kada se napon primjenjuje u kondenzatoru, on apsorbira energiju iz izvora i pohranjuje ga u električno kreirano između tanjira.Suprotno tome, kada napon preko kapi za kondenzator, puštena je potrošnja električna energija.U elektroničkoj proizvodnji i popravci, kondenzatori se široko koriste, praćeni samo otpornicima.Često se koriste za funkcije kao što su spojnica kruga, filtriranje, istosmjerno izolacija i regulacija, a mogu se kombinirati s induktivnim komponentama da bi se formiralo oscilacijski krug.Kako bi se pomoglo entuzijastima i inženjerima elektronike, bolje razumjeti i koristiti kondenzatore, ovaj se članak fokusira na način označavanja kondenzatora i njihovu primjenu u elektronskim krugovima.
Metode označavanja kondenzatora podijeljene su u dvije kategorije: metoda izravnog označavanja i metoda indirektnog označavanja.
1. Direktno označavanje metoda
Ova metoda identificira kondenzator označavanjem kapaciteta izravno na slučaju.Razina greške ove metode označavanja obično se podijele na pet nivoa: 00, 0, I, II i III, koji predstavljaju pogreške od ± 1%, ± 2%, ± 5%, ± 10%, i ± 20%.Ako nivo greške nije posebno označen, zadana greška je ± 20%.Specifična metoda označavanja je sljedeća:
(1) Broj plus jedinica: Vrijednosti kapaciteta obično su označene u Farads (F) i njegovim izvedenim jedinicama, poput milirada (MF), mikroFaradi (NF) i Picofarads (PF).Na primjer, kondenzator iz 47 picofarad je označen 47P, a 10 nanofard kondenzator je označen 10n, a 100 mikrofrad kondenzatora označen je 100μF.
(2) Koristite jedinice umjesto decimalnih bodova: Na primjer, 2,2 mikrofaradlice mogu se označiti kao 2μ2, 2,2 picofarads kao 2p2, 2,2 nanofaradske kao 2n2, itd.
(3) Dodavanje "R" prije broja ukazuje na kapacitet od nekoliko desetina mikroFarada.Na primjer, 0,47 mikrofrad kondenzatora označen je R47, a kondenzator od 0,22 mikrofrad je označen R22.
(4) Brojevi izravno označavaju kapacitet kondenzatora: u ovom slučaju cijeli brojevi bez decimalnih bodova obično su u pitofaradima (PF), a oni koji imaju decimalne tačke su u mikrofaradima (μF).Na primjer, 5100 memofaradskog kondenzatora označen je kao 5100, a 51 memofarad kondenzator označen je kao 51;A 0.047 mikrofrad kondenzator označen je kao 0.047, mikroFrada 0,01 označen je kao 0,01 itd.
2. Trocifrena metoda indirektne napomene
Ova metoda označavanja posebno je uobičajena na kondenzatorima malih kapaciteta, posebno onima sa kapacitetom manjim od 1 mikroFarada.U ovoj metodi trocifreni broj ne predstavlja izravno kapacitet kondenzatora, već se mjeri u pitofaradima (pf), a greška se često izražava putem slova.Među njima, prve dvije znamenke predstavljaju osnovni broj, a treća cifra predstavlja uvećanje.Formula za izračunavanje vrijednosti kapaciteta je: baza × uvećanje.Na primjer, kondenzator označen 222 ima kapacitet izračunat kao 22 × 102 = 2200 picofarads;Dok je kondenzator označen 104 kapaciteta 10 × 104 = 100000 picofarads, što je 0,1 mikrofarad.Treba napomenuti da u nekim slučajevima može postojati konfuzija između strane trocifrene metode označavanja i domaće metode direktnog obilježavanja.Na primjer, domaći 510 picofarads može biti označen kao 510, dok strana 510 može predstavljati 51 picofarad.
Razumijevanje ovih metoda označavanja kondenzatori su ključne za elektroničke inženjere i entuzijaste.Ne samo da pomaže u ispravnom izboru kondenzatora, već i u dizajnu krugova i dijagnozi kvara.
osnovno znanje.Ispravna identifikacija napomena može osigurati normalan rad kruga i maksimizirati performanse.
